locuinte individuale Parter si etaj mansardat
Proiect Arhitectura locuinte individuale Parter si etaj mansardat 2 fatada laterala dreapta
Proiect Arhitectura locuinte individuale Parter si etaj mansardat 3 fatada laterala stanga

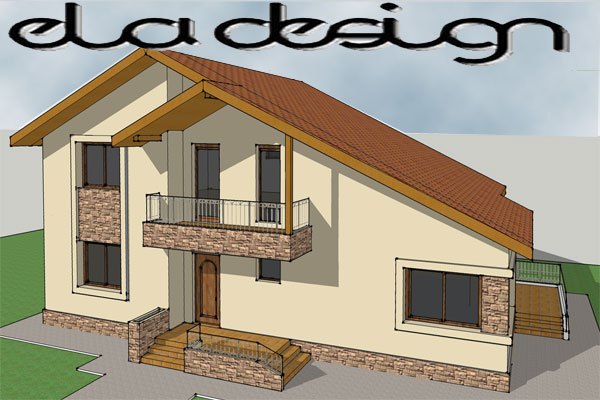

Proiect Arhitectura locuinte individuale Parter si etaj mansardat 1 casa fatada principala
Proiect Arhitectura locuinte individuale Parter si etaj mansardat 5 schita plan parter
Proiect Arhitectura locuinte individuale Parter si etaj mansardat 4 schita plan etaj


Locuinta parter si etaj mansardat

Suprafata construita: S.C. = 137,15 mp
Suprafata desfasurata : S.D. = 228,05 mp
Suprafata utila totala: S.U. = 185,96 mp
Suprafata locuibila / nr. Camere = 96,95 mp / 4

Imobilul are o structura de rezistenta de tip cadre din beton armat.
Fundatia este continua si este alcatuita dintr-un bloc de beton simplu (C8/10 ) avind latimea de 45 cm si inaltimea de 53 cm si un bloc de beton armat (C16/20) avind latimea de 45 cm si o grosime de 150 cm. Ea este armata longitudinal si transversal ( bare longitudinale si etrieri ) cu otel PC52 si OB37.
Planseul de la cota -0,07 este din beton armat (C16/20) de 10cm grosime si asigura efectul de saiba orizontala la baza peretilor parterului. Ea se realizeaza pe un strat de rupere a capilaritatii de 15 cm si o bariera impermeabila (folie PVC sau hartie Kraft).
Planseul peste parter este din beton armat (C16/20) de 14 cm grosime.
Grinzile peste parter sunt din beton armat (C16/20) cu dimensiunile de 30x50cm.
Stalpii sunt din beton armat (C16/20) cu dimensiunile de 30x40cm / 35x35 cm .
Peretii exteriori se vor realiza din caramida GVP / B.C.A. de 30 cm grosime prevazuti cu termoizolatie din polistiren expandat de 8 cm grosime la exterior, iar compartimentarile interioare se vor face din caramida GVP de 12 cm.
Structura sarpantei acoperisului este alcatuita din pane (12x15cm), capriori (15x15cm), cosoroabe (12x12cm) si astereala din lemn.
Acoperisul este tip sarpanta de lemn cu invelitoare din tigla metalica tip ''Lindab''.
